Ürün: DOOSAN Alternatör: AK 5300 Kontrol Sistemi: DSE 7320


Ürün Hakkında

Sabit tesislerde, yedek veya sürekli güç kaynağı kullanım sahalarında Aksa jeneratör grubu, güvenilirlik ve ideal performans sağlar. Üretilen tüm jeneratör grupları için, ön ürün testi ve fabrika imalat testi yapılır.

Sertifikalar

  TS ISO 8528
  CE
  2000/14/EC

Genel Özellikler

Model Adı AD 410
Frekans (HZ) 50
Kullanılan Yakıt Tipi Diesel
Motor Markası ve Modeli DOOSAN – DP126LB
Alternatör Markası ve Modeli Aksa – AK 5300
Kontrol Paneli Modeli DSE 7320
Kabin MS 70

3 Faz Sayısı, 50 Hz, PF 0.8

VOLTAJ Standby Güç (ESP) Prime Güç (PRP) Standby Amper
kVA kW kVA kW
400/231 410 328.00 370 296.00 591.80

Standby Güç (ESP) : Güvenilir şebeke kaynağının kesilmesi durumunda, değişken elektrik yük ihtiyacının karşılanmasında kullanılır. ESP, ISO 8528-1’e uygundur Aşırı yüklemeye izin verilmemiştir.

Prime Güç (PRP) : Değişken yük altında sürekli çalışma gücü olarak tanımlanmıştır. PRP, ISO 8528-1’e uygundur her 12 saatte bir 10% aşırı yükleme yapılabilir.

Motor Özellikleri

Motor DOOSAN
Motor Modeli DP126LB
Silindir ve Tasarım 6 cylinders – in line
Çap ve Strok mm 123 X 155
Toplam Silindir Hacmi L 11.051
Hava Emme Turbo Charged and Intercooled (Air to Air)
Sıkıştırma Oranı 17.2:1
Norminal Devir d/dk 1500
Yağ Kapasitesi L 44
Standby Güç (kW/HP) 362/485,25
Prime Güç (kW/HP) 327/438,33
Ceket Suyu Isıtıcı Adedi
1
Ceket Suyu Isıtıcı Gücü (Watt)
3000
Kullanılan Yakıt Tipi
Diesel
Enjeksiyon ve Sistem Tipi
Direct
Yakıt Pompası Tipi
INLINE P TYPE
Governör Sistemi
Electronic
Operasyon Voltajı (Vdc)
24 Vdc
Soğutma Metodu
Water Cooled
Soğutma Fan Hava Akımı (m³/dk)
312
Soğutma Sıvı Kapasitesi (Sadece Motor / Radyatör ile) (lt)
23/57.4
Hava Filtresi
Dry Type
Prime %100 Yükte Yakıt Sarfiyatı (lt/saat)
76
Prime %75 Yükte Yakıt Sarfiyatı (lt/saat)
57.1
Prime %50 Yükte Yakıt Sarfiyatı (lt/saat)
38.4

Alternatör Özellikleri

Üretici Aksa
Alternatör Markası ve Modeli AK 5300
Frekans (HZ) Hz 50
Güç (kVA) kVA 375
Tasarım   Brushless
VOLTAJ V 400
Faz 3
Otomatik Voltaj Regülatörü SX440
Voltaj Regülasyonu (+/-) 1
Yalıtım Sistemi H
Koruma Sınıfı IP22
Güç Faktörü 0.8
Alternatör Ağırlığı (Kg) 1160
Soğutma Havası (m³/dk) m3 29.16

Boyut ve Ağırlık

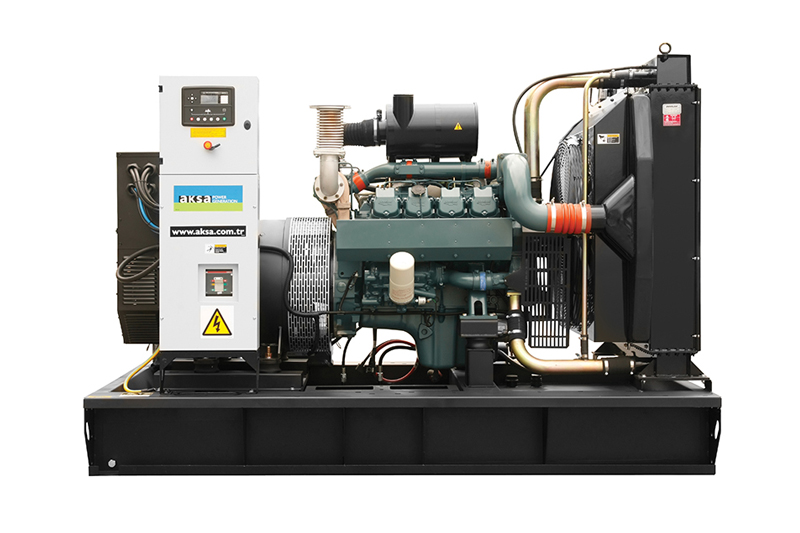

Açık Grup Kuru Ağırlık (kg.)
(kg.)		 Boy
(mm.)		 En
(mm.)		 Yükseklik
(mm.)		 Yakıt Depo Kapasitesi (lt.) (Lt.)
3050 2969 1550 1912 700

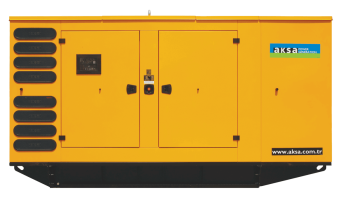

Kabinli Grup Kuru Ağırlık (kg.)
(kg.)		 Boy
(mm.)		 En
(mm.)		 Yükseklik
(mm.)		 Yakıt Depo Kapasitesi (lt.) (Lt.)
MS 70
 3920 4460 1606 2547 700

Standart Özellikler

Su soğutmalı dizel motor
Radyatör ve mekanik fan
Dönen ve sıcak parçalara dokunmayı önleyen koruyucu kafes
Elektrikli marş motoru ve şarj alternatörü
Akü (kurşun asitli), kabloları ve sehpası
Motor blok suyu ısıtıcısı
Çelik şase ve titreşim önleyici takozlar
Şaseye entegre yakıt tankı
Esnek yakıt bağlantı hortumları
Tek yataklı, ve H yalıtım sınıflı alternatör
Endüstriyel kapasitede susturucu ve esnek çelik kompensatör
Elektronik akü şarj cihazı
Kullanma ve montaj kılavuzu

Jeneratör Donanım Seçenekleri

MOTOR
Yakıt-su ayırıcı filtre
Yağ ısıtıcısıALTERNATÖR
Isıtıcı, rutubet önleyici
Büyük güçte alternatör
PMG ikaz sistemi + AVR
Çıkış şalteri

KONTROL PANOSU
Otomatik senkronizasyon ve güç kontrol sistemi (çoklu paralel jeneratör)
Şebeke ile geçiş senkronu sistemi
Uzaktan iletişim ve kontrol
Uzağa alarm paneli
Alarm çıkış röleleri
Toprak kaçağı, tek jeneratör
Şarj ampermetresi

TRANSFER PANOSU
Üç kutuplu kontaktör
Dört kutuplu kontaktör
Üç veya dört kutuplu motorlu çıkış şalteri

YARDIMCI DONATILAR
Ana Yakıt Tankı
Otomatik veya manuel yakıt dolum sistemi
Yağ boşaltma, el pompası
Düşük ve yüksek yakıt seviyesi alarmı
Egzoz susturucusu, meskûn mahal tip
Muhafaza kabini; ses yalıtımlı tip veya açık alan tip
Hava kanalı adaptörü (radyatör önü)
Motorlu panjur (hava giriş ve çıkış devresi)
Ses yalıtımlı kanal (hava giriş ve çıkış devresi)
Römorklar
Alet takımı (bakım için)
1500/3000 çalışma saati için bakım seti
Çift cidarlı şasi
