APD 1650 M
Ürün: MITSUBISHI Alternatör: ECO 46-1S/4 A Kontrol Sistemi: DSE 7320
| Model Adı | APD 1650 M | ||
|---|---|---|---|
| Frekans (HZ) | 50 | ||
| Kullanılan Yakıt Tipi | Diesel | ||
| Motor Markası ve Modeli | MITSUBISHI – S12R-PTAA2 | ||
| Alternatör Markası ve Modeli | Mecc Alte – ECO 46-1S/4 A | ||
| Kontrol Paneli Modeli | DSE 7320 | ||
| Kabin | AK 99 – External Removable Silencer |
| VOLTAJ | Standby Güç (ESP) | Prime Güç (PRP) | Standby Amper | ||
|---|---|---|---|---|---|
| kVA | kW | kVA | kW | ||
| 400/231 | 1650 | 1320.0 | 1500 | 1200.0 | 2381.64 |
Standby Güç (ESP) : Güvenilir şebeke kaynağının kesilmesi durumunda, değişken elektrik yük ihtiyacının karşılanmasında kullanılır. ESP, ISO 8528-1’e uygundur Aşırı yüklemeye izin verilmemiştir.
Prime Güç (PRP) : Değişken yük altında sürekli çalışma gücü olarak tanımlanmıştır. PRP, ISO 8528-1’e uygundur her 12 saatte bir 10% aşırı yükleme yapılabilir.
| Motor | MITSUBISHI | ||
|---|---|---|---|
| Motor Modeli | S12R-PTAA2 | ||
| Silindir ve Tasarım | 12 cylinders – V type | ||
| Çap ve Strok | mm | 170 X 180 | |
| Toplam Silindir Hacmi | L | 49.03 | |
| Hava Emme | Turbo Charged and AfterCooled | ||
| Sıkıştırma Oranı | 13.5:1 | ||
| Norminal Devir | d/dk | 1500 | |
| Yağ Kapasitesi | L | 180 | |
| Standby Güç (kW/HP) | 1441/1932 | ||
| Prime Güç (kW/HP) | 1314/1761 | ||
| Ceket Suyu Isıtıcı Adedi | |||
| 2 | |||
| Ceket Suyu Isıtıcı Gücü (Watt) | |||
| 3000 | |||
| Kullanılan Yakıt Tipi | |||
| Diesel | |||
| Enjeksiyon ve Sistem Tipi | |||
| Direct | |||
| Yakıt Pompası Tipi | |||
| Mitsubishi PS6x2 (In-Line) | |||
| Governör Sistemi | |||
| Electronic | |||
| Operasyon Voltajı (Vdc) | |||
| 24 Vdc | |||
| Batarya ve Kapasite (Miktar/Ah) | |||
| 4×143 | |||
| Şarj Alternatörü | |||
| 30 | |||
| Soğutma Metodu | |||
| Water Cooled | |||
| Soğutma Fan Hava Akımı (m³/dk) | |||
| 1800 | |||
| Soğutma Sıvı Kapasitesi (Sadece Motor / Radyatör ile) (lt) | |||
| 33/317 | |||
| Hava Filtresi | |||
| Dry Type | |||
| Prime %100 Yükte Yakıt Sarfiyatı (lt/saat) | |||
| 308 | |||
| Prime %75 Yükte Yakıt Sarfiyatı (lt/saat) | |||
| 234.2 | |||
| Prime %50 Yükte Yakıt Sarfiyatı (lt/saat) | |||
| 163.3 | |||
| Üretici | Mecc Alte | |
|---|---|---|
| Alternatör Markası ve Modeli | ECO 46-1S/4 A | |
| Frekans (HZ) | Hz | 50 |
| Güç (kVA) | kVA | 1500 |
| Tasarım | Brushless | |
| VOLTAJ | V | 400 |
| Faz | 3 | |
| Otomatik Voltaj Regülatörü | DER1 | |
| Voltaj Regülasyonu | (+/-) | 0.5 |
| Yalıtım Sistemi | H | |
| Koruma Sınıfı | IP23 | |
| Güç Faktörü | 0.8 | |
| Alternatör Ağırlığı (Kg) | 3010 | |
| Soğutma Havası (m³/dk) | m3 | 135 |

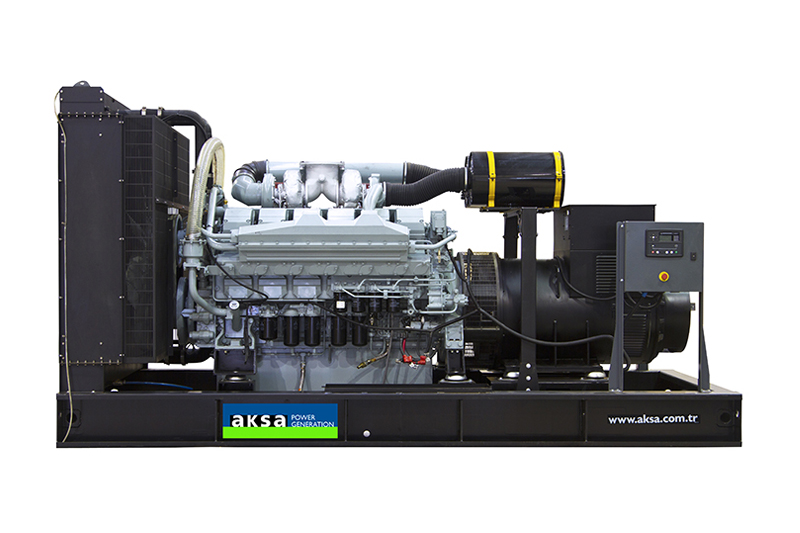

| Açık Grup | Kuru Ağırlık (kg.) (kg.) |
Boy (mm.) |
En (mm.) |
Yükseklik (mm.) |
Yakıt Depo Kapasitesi (lt.) (Lt.) |
|---|---|---|---|---|---|
|
11400 | 4980 | 2192 | 3022 | 2000 |
| Kabinli Grup | Kuru Ağırlık (kg.) (kg.) |
Boy (mm.) |
En (mm.) |
Yükseklik (mm.) |
Yakıt Depo Kapasitesi (lt.) (Lt.) |

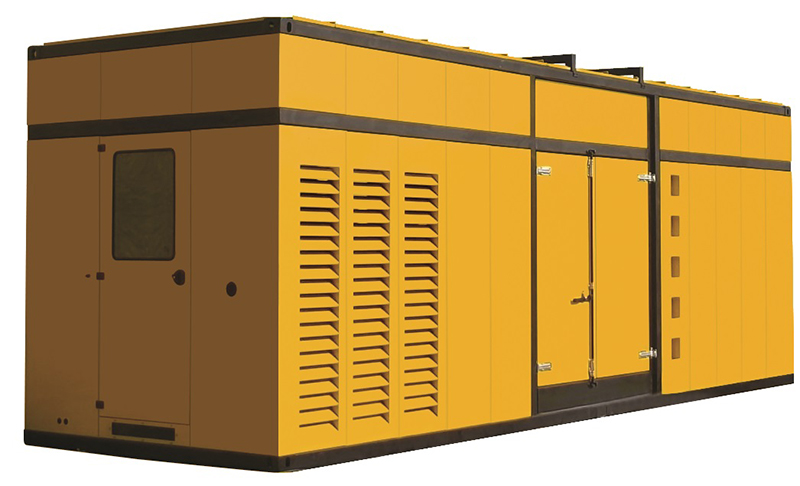

| AK 99 – External Removable Silencer |
15450 | 9000 | 2800 | 3300 | 2200 |
Radyatör ve mekanik fan
Dönen ve sıcak parçalara dokunmayı önleyen koruyucu kafes
Elektrikli marş motoru ve şarj alternatörü
Akü (kurşun asitli), kabloları ve sehpası
Motor blok suyu ısıtıcısı
Çelik şase ve titreşim önleyici takozlar
Gruptan ayrı yakıt tankı (Açıkset grup)
Esnek yakıt bağlantı hortumları
Tek yataklı, ve H yalıtım sınıflı alternatör
Endüstriyel kapasitede susturucu ve esnek çelik kompensatör
Elektronik akü şarj cihazı
Kullanma ve montaj kılavuzu
Grupların frekans ve voltaj regülasyonu ISO 8528-5 e uyumlu NFPA110 a gore %100 yükü kaldırmaktadır.
• Yakıt-su ayırıcı filtre
• Yağ ısıtıcısıALTERNATÖR
• Isıtıcı, rutubet önleyici
• Çıkış şalteri
KONTROL PANOSU
• Otomatik senkronizasyon ve güç kontrol sistemi (çoklu paralel jeneratör)
• Şebeke ile sürekli paralel sistem
• Şebeke ile geçiş senkronu sistemi
• Uzağa alarm paneli
• Alarm çıkış röleleri
• Uzaktan iletişim, modem ile
• Toprak kaçağı, tek jeneratör
• Şarj ampermetresi
TRANSFER PANOSU
• Üç veya dört kutuplu transfer sistemi
• Üç veya dört kutuplu motorlu çıkış şalteri
YARDIMCI DONATILAR
• Ana Yakıt Tankı
• Otomatik veya manuel yakıt dolum sistemi
• Yağ boşaltma, el pompası
• Düşük ve yüksek yakıt seviyesi alarmı
• Egzoz susturucusu, meskûn mahal tip
• Muhafaza kabini; ses yalıtımlı tip veya açık alan tip
• Hava kanalı adaptörü (radyatör önü)
• Motorlu panjur (hava giriş ve çıkış devresi)
• Ses yalıtımlı kanal (hava giriş ve çıkış devresi)
• Alet takımı (bakım için)
• 1500/3000 çalışma saati için bakım seti
• Antifriz ve motor yağlama yağı (-30°C çevre sıcaklığı için)
