AD 132
Ürün: DOOSAN Alternatör: AK 4100 Kontrol Sistemi: DSE 6120
| Model Adı | AD 132 | ||
|---|---|---|---|
| Frekans (HZ) | 50 | ||
| Kullanılan Yakıt Tipi | Diesel | ||
| Motor Markası ve Modeli | DOOSAN – D1146T | ||
| Alternatör Markası ve Modeli | Aksa – AK 4100 | ||
| Kontrol Paneli Modeli | DSE 6120 | ||
| Kabin | AK 49 TRP |
| VOLTAJ | Standby Güç (ESP) | Prime Güç (PRP) | Standby Amper | ||
|---|---|---|---|---|---|
| kVA | kW | kVA | kW | ||
| 400/231 | 132 | 105.60 | 120 | 96.00 | 190.53 |
Standby Güç (ESP) : Güvenilir şebeke kaynağının kesilmesi durumunda, değişken elektrik yük ihtiyacının karşılanmasında kullanılır. ESP, ISO 8528-1’e uygundur Aşırı yüklemeye izin verilmemiştir.
Prime Güç (PRP) : Değişken yük altında sürekli çalışma gücü olarak tanımlanmıştır. PRP, ISO 8528-1’e uygundur her 12 saatte bir 10% aşırı yükleme yapılabilir.
| Motor | DOOSAN | ||
|---|---|---|---|
| Motor Modeli | D1146T | ||
| Silindir ve Tasarım | 6 cylinders – in line | ||
| Çap ve Strok | mm | 111 X 139 | |
| Toplam Silindir Hacmi | L | 8,071 | |
| Hava Emme | Turbo Charged | ||
| Sıkıştırma Oranı | 16,8:1 | ||
| Norminal Devir | d/dk | 1500 | |
| Yağ Kapasitesi | L | 15,50 | |
| Kullanılan Yakıt Tipi | |||
| Diesel | |||
| Governör Sistemi | |||
| Mechanic | |||
| Operasyon Voltajı (Vdc) | |||
| 24 Vdc | |||
| Soğutma Metodu | |||
| Water Cooled | |||
| Soğutma Fan Hava Akımı (m³/dk) | |||
| 200 | |||
| Soğutma Sıvı Kapasitesi (Sadece Motor / Radyatör ile) (lt) | |||
| 29.7 | |||
| Hava Filtresi | |||
| Dry Type | |||
| Prime %100 Yükte Yakıt Sarfiyatı (lt/saat) | |||
| 25,9 | |||
| Prime %75 Yükte Yakıt Sarfiyatı (lt/saat) | |||
| 19,5 | |||
| Prime %50 Yükte Yakıt Sarfiyatı (lt/saat) | |||
| 13,6 | |||
| Üretici | Aksa | |
|---|---|---|
| Alternatör Markası ve Modeli | AK 4100 | |
| Frekans (HZ) | Hz | 50 |
| Güç (kVA) | kVA | 125 |
| Tasarım | 4 Pole, Brushless | |
| VOLTAJ | V | 400 |
| Faz | 3 | |
| Otomatik Voltaj Regülatörü | SX440 | |
| Voltaj Regülasyonu | (+/-) | 1,5% |
| Yalıtım Sistemi | H | |
| Koruma Sınıfı | IP22 | |
| Güç Faktörü | 0.8 | |
| Alternatör Ağırlığı (Kg) | 492 | |
| Soğutma Havası (m³/dk) | m3 | 30,84 |

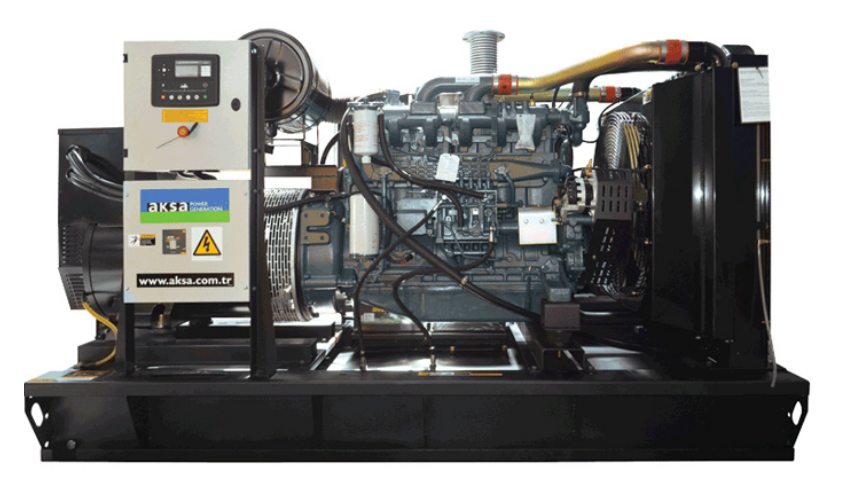

| Açık Grup | Kuru Ağırlık (kg.) (kg.) |
Boy (mm.) |
En (mm.) |
Yükseklik (mm.) |
Yakıt Depo Kapasitesi (lt.) (Lt.) |
|---|---|---|---|---|---|
|
1580 | 2300 | 1080 | 1745 | 340 |

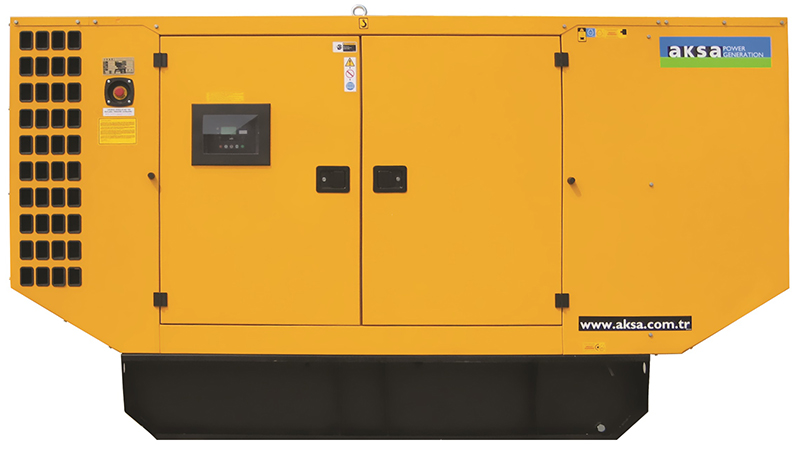

| Kabinli Grup | Kuru Ağırlık (kg.) (kg.) |
Boy (mm.) |
En (mm.) |
Yükseklik (mm.) |
Yakıt Depo Kapasitesi (lt.) (Lt.) |
| AK 49 TRP |
1980 | 3402 | 1147 | 2008 | 340 |
Radyatör ve mekanik fan
Dönen ve sıcak parçalara dokunmayı önleyen koruyucu kafes
Elektrikli marş motoru ve şarj alternatörü
Akü (kurşun asitli), kabloları ve sehpası
Motor blok suyu ısıtıcısı
Çelik şase ve titreşim önleyici takozlar
Şaseye entegre yakıt tankı
Esnek yakıt bağlantı hortumları
Tek yataklı, ve H yalıtım sınıflı alternatör
Endüstriyel kapasitede susturucu ve esnek çelik kompensatör
Elektronik akü şarj cihazı
Kullanma ve montaj kılavuzu
Grupların frekans ve voltaj regülasyonu ISO 8528-5 e uyumlu
NFPA110 a gore %100 yükü kaldırmaktadır.
• Uzak radyatörlü soğutma
• Elektronik hız kontrol ünitesi
• Yakıt-su ayırıcı filtre
• Düşük su seviyesi alarmı
• Yağ ısıtıcısıALTERNATÖR
• Isıtıcı, rutubet önleyici
• Büyük güçte alternatör
• Çıkış şalteri
KONTROL PANOSU
• Uzaktan iletişim ve kontrol
• Toprak kaçağı, tek jeneratör
• Şarj ampermetresi
TRANSFER PANOSU
• Üç veya dört kutuplu transfer sistemi
• Üç veya dört kutuplu motorlu çıkış şalteri
YARDIMCI DONATILAR
• Ana Yakıt Tankı
• Otomatik veya manuel yakıt dolum sistemi
• Yağ boşaltma, el pompası
• Düşük ve yüksek yakıt seviyesi alarmı
• Egzoz susturucusu, meskûn mahal tip
• Muhafaza kabini; ses yalıtımlı tip veya açık alan tip
• Hava kanalı adaptörü (radyatör önü)
• Motorlu panjur (hava giriş ve çıkış devresi)
• Ses yalıtımlı kanal (hava giriş ve çıkış devresi)
• Römorklar
• Alet takımı (bakım için)
• 1500/3000 çalışma saati için bakım seti
• Çift cidarlı şasi
• Antifriz ve motor yağlama yağı (-30°C çevre sıcaklığı için)
• Akü anahtarı
